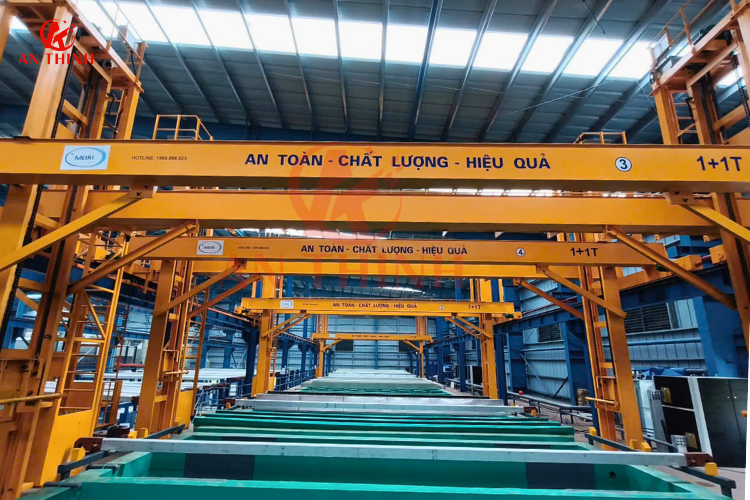

Cầu trục nâng khuôn bê tông khí chưng áp (AAC) là thiết bị nâng hạ chuyên dụng được thiết kế để phục vụ các dây chuyền sản xuất bê tông khí chưng áp AAC. Thiết bị chủ yếu được sử dụng để nâng, di chuyển khuôn bê tông, phôi bê tông tươi và các bán thành phẩm trong quá trình sản xuất.

Không chỉ thực hiện nhiệm vụ nâng hạ thông thường, cầu trục chuyên dụng cho dây chuyền AAC còn có thể kết hợp với thiết bị nâng để thực hiện các công đoạn như nghiêng khuôn, mở khuôn và tháo khuôn. Nhờ đó, thiết bị đóng vai trò quan trọng trong việc đảm bảo dây chuyền sản xuất AAC hoạt động liên tục, chính xác và an toàn.

Khác với cầu trục nhà xưởng thông thường, cầu trục nâng khuôn AAC được thiết kế dựa trên yêu cầu cụ thể của từng công đoạn sản xuất. Kết cấu, cơ cấu nâng hạ, tốc độ di chuyển và hệ thống điều khiển đều được tính toán để đáp ứng môi trường làm việc có nhiệt độ và độ ẩm cao.

Cầu trục nâng khuôn AAC là gì?

Cầu trục nâng khuôn AAC là một dạng cầu trục chuyên dụng cho dây chuyền sản xuất bê tông khí chưng áp, được sử dụng để vận chuyển khuôn và phôi bê tông giữa các công đoạn sản xuất.

Về cơ bản, thiết bị gồm các bộ phận chính:

Dầm cầu trục dạng hộp.
Cơ cấu di chuyển cầu trục.
Cơ cấu nâng hạ.
Hệ thống điện và điều khiển.

Tùy theo yêu cầu của dây chuyền, cầu trục có thể được tích hợp thêm các thiết bị và công nghệ điều khiển chuyên dụng nhằm đáp ứng yêu cầu về tốc độ, độ ổn định và độ chính xác khi nâng hạ khuôn AAC.

Một trong những điểm đặc biệt của loại cầu trục này là thiết bị không chỉ di chuyển tải theo phương ngang và nâng hạ theo phương đứng, mà còn phải phối hợp chính xác với các công đoạn công nghệ như nâng khuôn, nghiêng khuôn và tháo khuôn.

Đặc điểm môi trường làm việc của dây chuyền sản xuất AAC

Dây chuyền sản xuất bê tông khí chưng áp có môi trường làm việc khắc nghiệt hơn nhiều so với nhà xưởng thông thường.

Hai yếu tố cần đặc biệt lưu ý khi thiết kế cầu trục nâng khuôn AAC là nhiệt độ cao và độ ẩm lớn.

1. Môi trường nhiệt độ cao

Các loại cầu trục trong nhà thông thường thường được thiết kế để hoạt động trong điều kiện nhiệt độ môi trường không quá cao. Tuy nhiên, trong dây chuyền sản xuất AAC, cầu trục có thể phải làm việc gần khu vực hấp và các thiết bị vận chuyển phôi trong nồi hấp.

Tại một số vị trí, nhiệt độ của thiết bị và môi trường xung quanh có thể tăng cao, ảnh hưởng trực tiếp đến động cơ, hệ thống điện, dầu mỡ bôi trơn và các bộ phận cơ khí.

Vì vậy, khi thiết kế cầu trục nâng khuôn bê tông khí chưng áp, cần đặc biệt chú ý đến:

Lựa chọn vật liệu và kết cấu thép phù hợp.
Sử dụng dầu mỡ bôi trơn phù hợp với điều kiện nhiệt độ cao.
Động cơ có cảm biến nhiệt hoặc giải pháp bảo vệ nhiệt.
Bổ sung hệ thống làm mát bằng gió cưỡng bức khi cần thiết.
Sử dụng cáp điện, dây dẫn và cáp thép có khả năng chịu nhiệt, chống lão hóa phù hợp.
Bố trí giải pháp tản nhiệt cho các thiết bị điện.

Việc lựa chọn đúng cấu hình giúp hạn chế nguy cơ quá nhiệt và nâng cao độ ổn định của cầu trục trong quá trình vận hành liên tục.

2. Môi trường độ ẩm cao

Trong quá trình sản xuất AAC, nhiều công đoạn như trộn nguyên liệu, đúc khuôn, vận chuyển phôi, bảo dưỡng và hấp chưng đều tạo ra lượng lớn hơi nước.

Điều này khiến khu vực sản xuất thường xuyên duy trì độ ẩm cao, đặc biệt tại các vị trí gần nồi hấp và khu vực xử lý phôi.

Trong điều kiện này, hệ thống cầu trục cần được thiết kế phù hợp với môi trường ẩm để hạn chế nguy cơ:

Ăn mòn kết cấu thép.
Oxy hóa các linh kiện điện.
Suy giảm chất lượng dầu mỡ bôi trơn.
Chập điện hoặc ảnh hưởng đến hệ thống điều khiển.
Giảm tuổi thọ của các thiết bị điện và cơ khí.

Do đó, ngoài việc lựa chọn kết cấu phù hợp, cần quan tâm đến cấp bảo vệ của thiết bị điện, phương án chống ăn mòn và khả năng bảo vệ các bộ phận quan trọng của cầu trục.

Cấu tạo cầu trục nâng khuôn bê tông khí chưng áp

Khác với cầu trục đa năng sử dụng trong nhà xưởng, cầu trục chuyên dụng cho dây chuyền AAC được thiết kế theo yêu cầu của từng công đoạn sản xuất.

Hai cơ cấu quan trọng của thiết bị gồm:

Cơ cấu nâng hạ.
Cơ cấu di chuyển cầu trục.

Ngoài ra, cầu trục còn được trang bị hệ thống điện, điều khiển và các thiết bị cảm biến để đảm bảo quá trình vận hành chính xác.

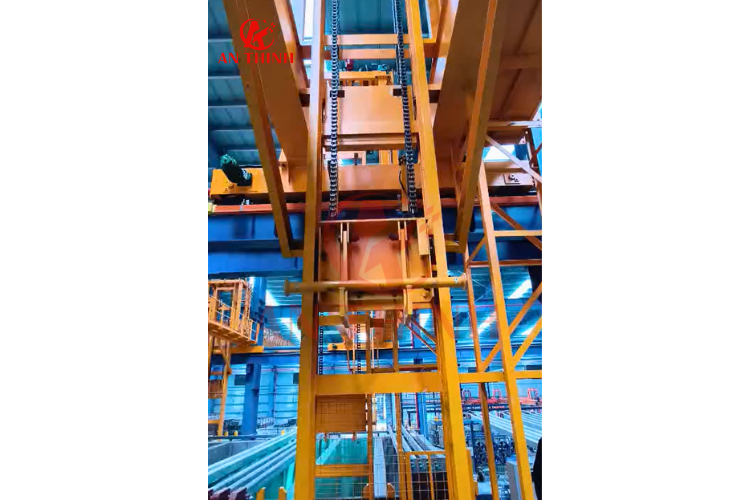

Cơ cấu nâng hạ

Cơ cấu nâng hạ thường được bố trí giữa hai dầm chính của cầu trục.

Hệ thống có thể bao gồm:

Động cơ điện.
Hộp giảm tốc.
Phanh.
Tang cuốn cáp.
Puly dẫn hướng.
Cáp thép.
Thiết bị nâng chuyên dụng.

Cáp thép được cuộn trên tang, đi qua hệ thống puly và kết nối với thiết bị nâng. Với cấu hình nâng nhiều điểm, tải trọng được phân bố tốt hơn, giúp khuôn bê tông AAC được nâng lên ổn định và hạn chế hiện tượng nghiêng hoặc rung lắc.

Đây là yếu tố đặc biệt quan trọng vì khuôn và phôi AAC thường có kích thước lớn, hình dạng dài hoặc dạng khối.

Cơ cấu di chuyển cầu trục

Cơ cấu di chuyển có nhiệm vụ đưa cầu trục và tải trọng đến đúng vị trí theo yêu cầu của dây chuyền sản xuất.

Tùy theo thiết kế, hệ thống có thể sử dụng:

Động cơ giảm tốc.
Phanh động cơ.
Bộ truyền động bánh răng.
Biến tần điều khiển tốc độ.
Hệ thống khởi động mềm.

Việc sử dụng biến tần (VFD) hoặc giải pháp khởi động mềm giúp cầu trục tăng tốc và giảm tốc êm hơn, hạn chế rung lắc khuôn và giảm tác động lên kết cấu cơ khí.

Đối với dây chuyền yêu cầu độ chính xác cao, tốc độ di chuyển có thể được điều khiển theo từng giai đoạn để đưa tải đến đúng vị trí.

Hệ thống điều khiển cầu trục nâng khuôn AAC

Một trong những điểm khác biệt của cầu trục nâng khuôn AAC so với cầu trục thông thường là yêu cầu cao về khả năng phối hợp giữa thiết bị nâng và dây chuyền sản xuất.

Tùy theo yêu cầu công nghệ, hệ thống có thể sử dụng:

Điều khiển điện tự động.
Điều khiển thủy lực.
Điều khiển khí nén.

PLC và cảm biến giúp tăng độ chính xác

PLC (Programmable Logic Controller) đóng vai trò xử lý các tín hiệu và logic vận hành của cầu trục.

Hệ thống PLC có thể phối hợp với:

Công tắc tiệm cận.
Encoder.
Cảm biến vị trí.
Công tắc giới hạn.
Biến tần.
Các thiết bị an toàn.

Nhờ đó, cầu trục có thể thực hiện các chuyển động theo trình tự được lập trình, đồng thời kiểm soát vị trí và tốc độ trong từng công đoạn.

Đối với dây chuyền AAC có yêu cầu tự động hóa cao, đây là yếu tố quan trọng giúp nâng cao độ chính xác, năng suất và mức độ an toàn khi vận hành.

Đặc điểm chuyển động của cầu trục nâng khuôn AAC

Cầu trục thông thường có thể hoạt động linh hoạt trong không gian ba chiều với các chuyển động nâng hạ, di chuyển cầu và di chuyển xe con.

Trong khi đó, cầu trục chuyên dụng cho dây chuyền AAC thường được thiết kế với phạm vi chuyển động phù hợp với bố trí công nghệ của dây chuyền.

Các chuyển động chính gồm:

Nâng hạ theo phương đứng (trục Z).
Di chuyển theo phương ngang/dọc của cầu trục (trục Y).

Ở một số cấu hình chuyên dụng, thiết bị nâng còn có thể thực hiện chuyển động nghiêng hoặc xoay khuôn theo yêu cầu công nghệ.

Chính vì vậy, cầu trục AAC không đơn thuần là thiết bị nâng hạ đa năng mà là một bộ phận được tích hợp trực tiếp vào quy trình sản xuất.

4 yêu cầu quan trọng đối với cầu trục nâng khuôn AAC

Để đáp ứng yêu cầu của dây chuyền sản xuất, cầu trục nâng khuôn AAC cần đảm bảo bốn yếu tố quan trọng: nhanh, ổn định, chính xác và có khả năng làm việc với cường độ cao.

1. Tốc độ nhanh

Trong dây chuyền sản xuất AAC, thời gian vận chuyển khuôn và phôi giữa các công đoạn ảnh hưởng trực tiếp đến năng suất.

Do đó, cầu trục cần có tốc độ nâng và di chuyển phù hợp để hoàn thành các thao tác:

Nâng khuôn.
Di chuyển khuôn.
Định vị.
Nghiêng khuôn.
Tháo khuôn.

Tuy nhiên, tốc độ cao cần đi kèm khả năng kiểm soát tốt để tránh hiện tượng rung lắc hoặc va chạm trong quá trình vận hành.

2. Vận hành ổn định

Tính ổn định là yêu cầu đặc biệt quan trọng khi nâng và di chuyển khuôn có kích thước lớn.

Một số giải pháp thường được áp dụng gồm:

Tăng độ cứng cho dầm chính.
Sử dụng điều khiển tốc độ bằng biến tần.
Thiết kế hệ thống nâng nhiều điểm.
Bổ sung cơ cấu dẫn hướng.
Kiểm soát quá trình tăng tốc và giảm tốc.

Những giải pháp này giúp giảm rung động và hạn chế độ lắc của tải, từ đó nâng cao độ an toàn trong quá trình vận chuyển.

3. Độ chính xác cao

Dây chuyền sản xuất AAC thường yêu cầu cầu trục đưa khuôn đến đúng vị trí với độ chính xác cao.

Tùy theo yêu cầu của từng dây chuyền, độ chính xác định vị có thể được kiểm soát ở mức milimet.

Sự kết hợp giữa cơ khí và điều khiển điện giúp cầu trục thực hiện các thao tác chính xác hơn so với hệ thống điều khiển điện truyền thống.

4. Khả năng làm việc với cường độ cao

Dây chuyền sản xuất AAC thường hoạt động liên tục trong thời gian dài. Vì vậy, cầu trục cũng phải được thiết kế phù hợp với cường độ sử dụng thực tế.

Các bộ phận như động cơ, phanh, hộp giảm tốc, tang cuốn cáp, bánh xe và hệ thống điện cần được lựa chọn dựa trên:

Tải trọng nâng.
Số chu kỳ làm việc.
Tần suất nâng hạ.
Thời gian vận hành.
Điều kiện nhiệt độ và độ ẩm.
Yêu cầu tự động hóa của dây chuyền.

Việc tính toán đúng ngay từ giai đoạn thiết kế giúp hạn chế sự cố và nâng cao tuổi thọ thiết bị.

Vì sao nên sử dụng cầu trục chuyên dụng cho dây chuyền AAC?

Không phải cầu trục nhà xưởng thông thường nào cũng phù hợp với dây chuyền sản xuất bê tông khí chưng áp.

Cầu trục chuyên dụng cho AAC được thiết kế dựa trên đặc điểm của từng công đoạn sản xuất, từ môi trường làm việc, tải trọng, tốc độ đến yêu cầu định vị.

Một số lợi ích nổi bật gồm:

Phù hợp với môi trường nhiệt độ và độ ẩm cao.
Nâng và di chuyển khuôn ổn định.
Hỗ trợ các công đoạn nghiêng và tháo khuôn.
Có khả năng tích hợp với hệ thống điều khiển tự động.
Đáp ứng yêu cầu vận hành liên tục.
Nâng cao độ chính xác và an toàn trong dây chuyền.
Hỗ trợ tăng năng suất sản xuất.

Kết luận

Cầu trục nâng khuôn bê tông khí chưng áp AAC không phải là một loại cầu trục đa năng thông thường mà là thiết bị nâng hạ chuyên dụng được thiết kế theo yêu cầu của dây chuyền sản xuất AAC.

Từ kết cấu dầm, cơ cấu nâng hạ, hệ thống di chuyển đến thiết bị điện và điều khiển, tất cả đều cần được tính toán dựa trên các điều kiện đặc thù như nhiệt độ cao, độ ẩm lớn, tần suất vận hành cao và yêu cầu định vị chính xác.

Một hệ thống cầu trục AAC được thiết kế phù hợp sẽ góp phần đảm bảo quá trình nâng khuôn, vận chuyển, nghiêng khuôn và tháo khuôn diễn ra ổn định, chính xác và an toàn.

Nếu doanh nghiệp đang đầu tư hoặc nâng cấp dây chuyền sản xuất bê tông khí chưng áp AAC, việc lựa chọn đúng giải pháp cầu trục chuyên dụng ngay từ đầu sẽ giúp tối ưu hiệu quả vận hành và hạn chế các vấn đề phát sinh trong quá trình sử dụng.
