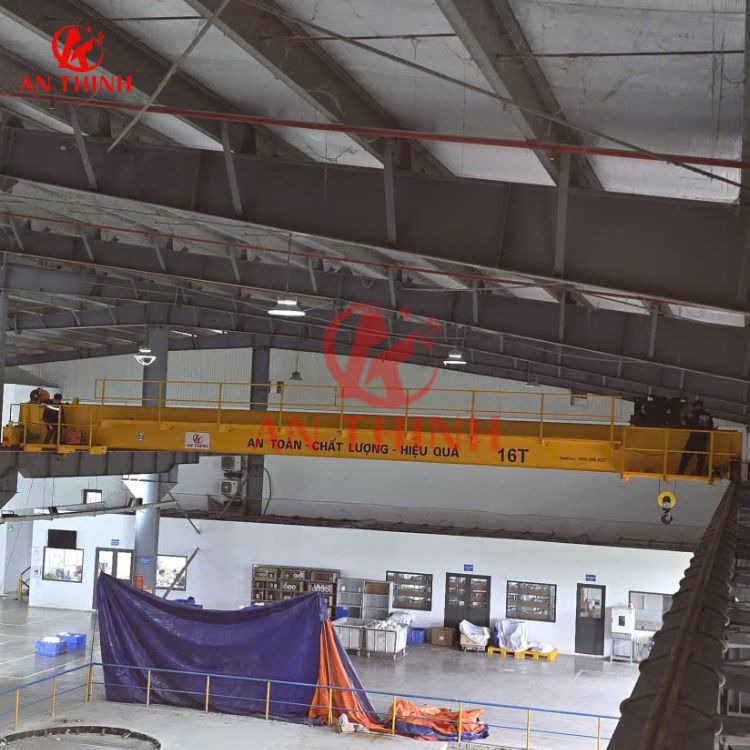

Dự Án Cầu Trục 16T Tại Hải Phòng

Địa điểm	Hải Phòng

Cầu trục 16T vừa được Công ty TNHH Cầu trục và Kết cấu thép An Thịnh hoàn thiện lắp đặt và nghiệm thu đưa vào vận hành tại nhà xưởng công nghiệp ở Hải Phòng. Hệ thống nâng hạ đạt cấp làm việc TB theo TCVN 4244-2005, đáp ứng đầy đủ yêu cầu khắt khe về kỹ thuật và tiến độ sản xuất. Bài viết tổng hợp chi tiết thông số kỹ thuật, cấu tạo kết cấu và quy trình triển khai công trình thực tế này.

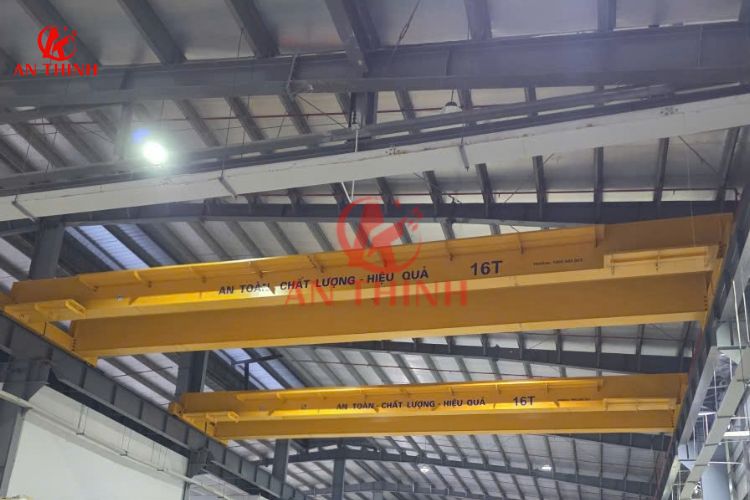

*Tổng thể hệ thống dầm cầu trục 16 tấn khẩu độ 16.9m được An Thịnh nghiệm thu bàn giao tại Hải Phòng*

Bảng thông số kỹ thuật chi tiết của cầu trục 16T

Hệ thống cầu trục 16T được thiết kế tối ưu dựa trên bài toán tải trọng và không gian nhà xưởng thực tế nhằm đạt hiệu suất cao nhất.

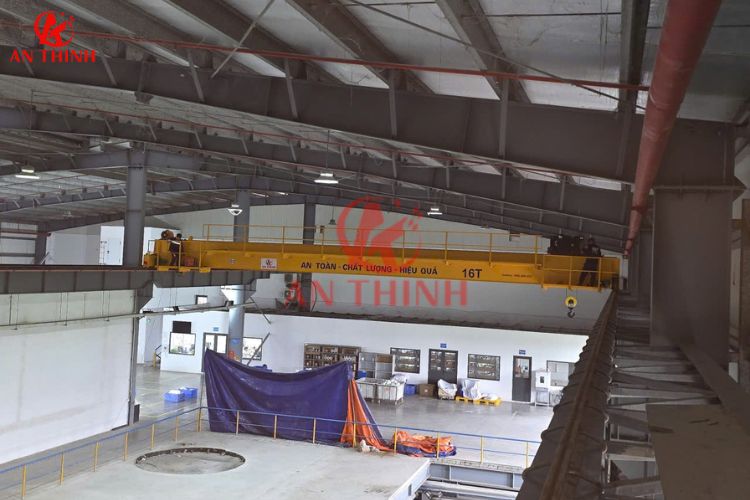

Không gian nhà xưởng công nghiệp tại Hải Phòng - nơi lắp đặt thiết bị nâng hạ 16 tấn — *Không gian nhà xưởng công nghiệp tại Hải Phòng – nơi lắp đặt thiết bị nâng hạ 16 tấn*

Thông số cơ bản về tải trọng và kích thước

Các thông số và tải trọng nâng được tính toán chính xác để tối ưu không gian hoạt động của nhà xưởng:

Tải trọng nâng danh nghĩa: 16 Tấn.
Chiều cao nâng hạ: 9,5 m.
Khẩu độ ngang: 16,9 m.
Màu sắc sơn phủ: Vàng công nghiệp nhận diện an toàn.
Cấp làm việc tổng thể cầu trục: TB (theo tiêu chuẩn TCVN 4244-2005).

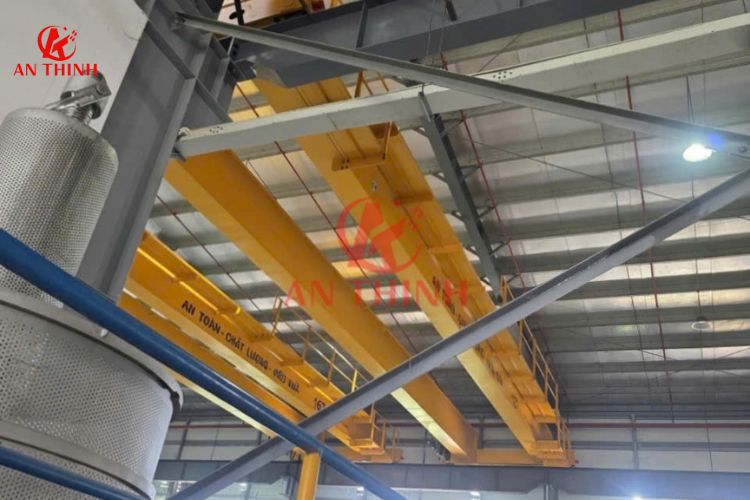

*Xe con Palang 16T-12M chính hãng nhập khẩu với cấp làm việc M5 mạnh mẽ*

Anh Thịnh hoàn thành dự án cầu trục dầm đôi 16 tấn tại Quảng Ngãi

Thông số vận hành palang và hệ thống điện của cầu trục 16T

Cơ cấu truyền động và hệ thống cấp điện được lựa chọn đồng bộ, đảm bảo tính liên tục khi vận hành:

Model xe con (Palang): 16T-12M.
Xuất xứ xe con: Trung Quốc (chính hãng, đầy đủ CO/CQ).
Cấp làm việc xe con: M5 (đáp ứng cường độ làm việc nâng hạ liên tục).
Tốc độ nâng hạ: 4 / 0,67 m/phút (2 cấp tốc độ nâng nhanh và nâng chậm chính xác).
Tốc độ di chuyển xe con: 0 – 20 m/phút (biến tần điều khiển vô cấp).
Tốc độ di chuyển cầu trục: 0 – 20 m/phút (vận hành êm ái, chống rung lắc).
Điện áp nguồn làm việc: 3 pha / 380V / 50Hz.
Điện áp mạch điều khiển: 48V (tiêu chuẩn an toàn điện cho người vận hành).
Tổng công suất điện tiêu thụ: 20 kW.

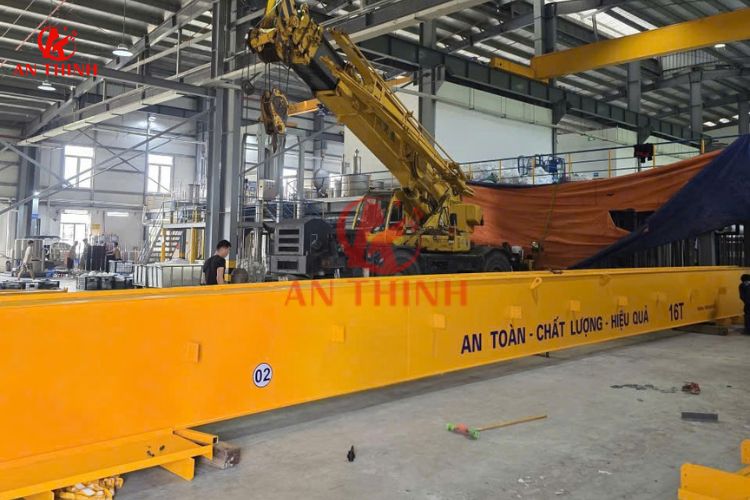

*Kết cấu dầm hộp chịu lực được An Thịnh trực tiếp sản xuất và kiểm định siêu âm mối hàn*

Bàn giao dự án thiết kế và chế tạo cầu trục 3 tấn dầm đơn tại Hải Phòng

Giải pháp thiết kế và ưu điểm vượt trội của thiết bị

Cầu trục 16T được đội ngũ kỹ thuật An Thịnh thiết kế tỉ mỉ nhằm đem lại giải pháp nâng hạ toàn diện và an toàn tuyệt đối.

Kết cấu dầm thép chịu lực tối ưu chi phí

Dầm cầu trục 16T được chế tạo từ thép tấm chất lượng cao, tổ hợp tự động và kiểm tra mối hàn bằng phương pháp siêu âm. Giải pháp này không chỉ gia tăng khả năng chịu tải, chịu ứng suất mỏi mà còn giúp doanh nghiệp tối ưu chi phí đầu tư ban đầu mà vẫn đảm bảo tuổi thọ công trình kéo dài hàng chục năm.

Cơ cấu di chuyển và tiêu chuẩn an toàn vận hành

Hệ thống di chuyển dọc và di chuyển ngang đều ứng dụng tích hợp biến tần điều khiển. Nhờ đó, quá trình khởi động và dừng lại diễn ra mượt mà, triệt tiêu hiện tượng rung lắc hàng hóa. Thiết bị được trang bị đầy đủ các tính năng bảo vệ như: giới hạn hành trình nâng hạ, giới hạn di chuyển xe con, bảo vệ quá tải điện tử và công tắc dừng khẩn cấp.

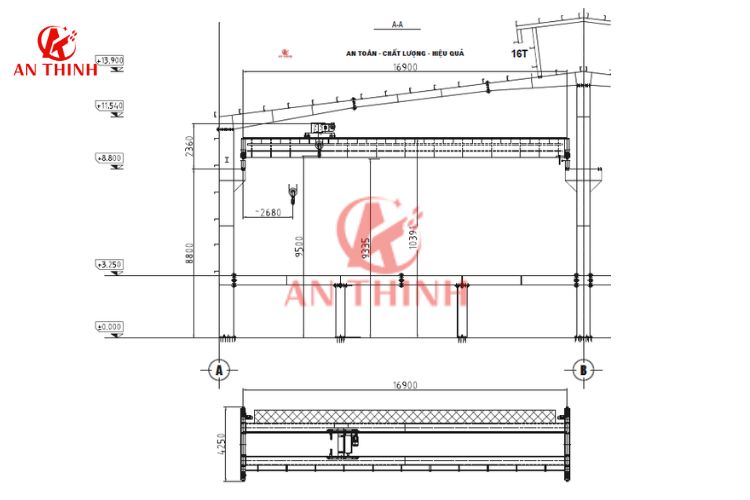

*Bản vẽ chi tiết của dự án cầu trục 16T tại Hải Phòng*

Kết luận

Dự án cầu trục 16T tại Hải Phòng là minh chứng cho năng lực chế tạo và lắp đặt thiết bị nâng hạ tiêu chuẩn cao của An Thịnh. Quý khách hàng có nhu cầu tư vấn giải pháp thiết kế, nhận bản vẽ kỹ thuật và báo giá cạnh tranh nhất, xin vui lòng liên hệ trực tiếp với chúng tôi.
