Cầu trục 1 tấn là hệ thống cơ cấu chuyên dụng được ứng dụng phổ biến tại các xưởng gia công, kho bãi và dây chuyền lắp ráp quy mô nhỏ. Sản phẩm sở hữu lợi thế vượt trội về kích thước tinh gọn, tối ưu ngân sách đầu tư và quy trình lắp dựng nhanh chóng. Với bề dày kinh nghiệm thi công kết cấu thép, An Thịnh cam kết mang đến những cụm máy móc đạt chuẩn kỹ thuật, vận hành bền bỉ và kiểm định an toàn nghiêm ngặt.

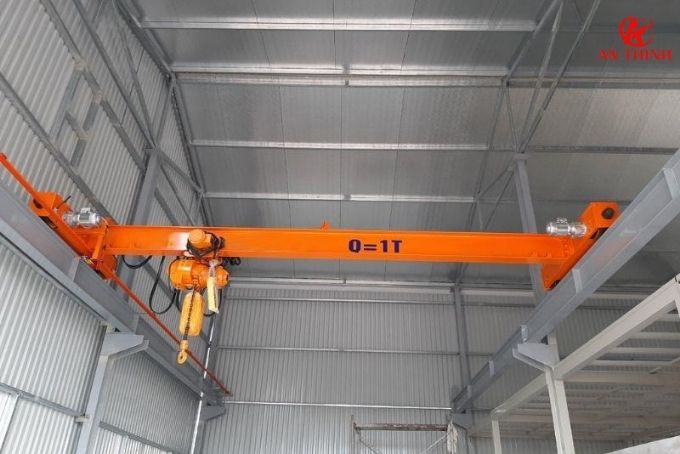

Phân loại thiết bị cầu trục 1 tấn phổ biến trong công nghiệp
Tùy thuộc vào kết cấu chịu lực của nhà xưởng và yêu cầu công năng thực tế, kỹ sư sẽ chỉ định phương án thiết kế cầu trục 1 tấn chuyên biệt. Dưới đây là các loại hình cơ bản đáp ứng tốt dải tải trọng này.

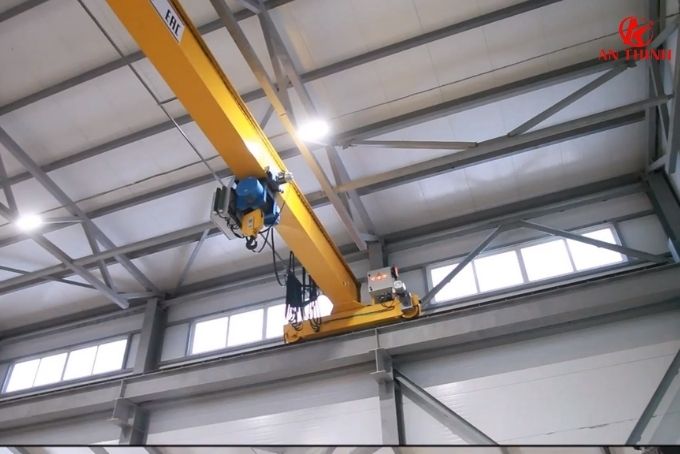

Kết cấu dầm đơn tiêu chuẩn
Loại hình cầu trục 1 tấn này bao gồm một dầm chính duy nhất làm nhiệm vụ đỡ cụm palang chạy dọc phía dưới bản cánh. Hệ thống đặc biệt tương thích với những không gian nhà thép tiền chế có khẩu độ hẹp.

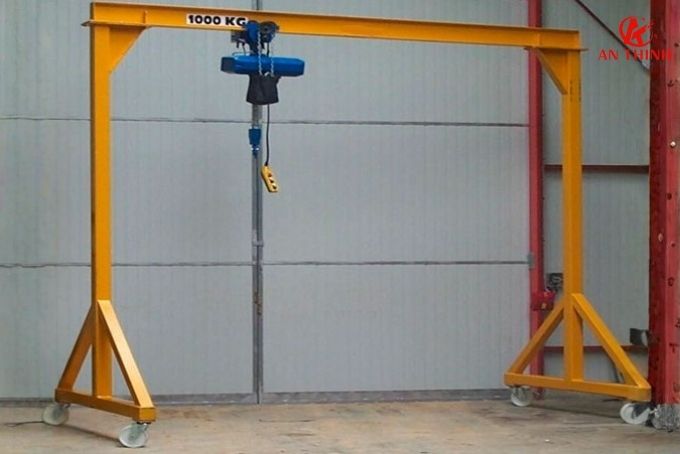

Cổng trục chân chữ A di động
Mô hình sở hữu hai chân chống hình chữ A hàn tổ hợp vững chắc. Chủ đầu tư có thể lựa chọn cơ cấu chạy trên ray dẫn hướng dưới nền bê tông hoặc dùng cụm bánh xe bọc cao su chịu lực để linh hoạt di chuyển ngoài trời.
Xem thêm: Các dòng cổng trục An Thịnh chất lượng cao, giải pháp nâng hạ tối ưu cho mọi công trình của bạn
Hệ thống cầu trục quay 1 tấn
Cơ cấu cơ khí này cấu tạo từ một cột trụ bệ móng cố định hoặc dầm ngàm trực tiếp vào vách tường kết hợp cùng cần xoay. Chức năng chính nhằm phục vụ nâng hạ phôi tại các trạm gia công máy CNC hoặc dây chuyền mài cắt cục bộ.
Ứng dụng thiết bị nâng hạ Monorail
Palang được treo và di chuyển dọc theo một biên dạng dầm chữ I/H duy nhất (gia công theo dạng thẳng hoặc uốn cong). Phương án cấu tạo này tối ưu tuyệt đối cho các khâu sản xuất mang tính chu kỳ lặp lại.
Thông số kỹ thuật tiêu chuẩn của cầu trục 1 tấn
Mỗi dự án cầu trục 1 tấn đều được bộ phận kỹ thuật bóc tách bản vẽ và tinh chỉnh số liệu dựa trên hiện trạng mặt bằng. Khung thông số cơ bản cấu thành hệ thống bao gồm:
- Tải trọng thử tải tối đa: 1.000 kg.
- Khẩu độ dầm chính (Chiều ngang): Dao động từ 3m đến 20m, các module được gia công sẵn thường đạt mức 11m hoặc 15m.
- Hành trình chiều cao nâng: Đạt chuẩn từ 6m đến 12m, có thể thay đổi tang cuốn cáp để đạt mức 30m.
- Vận tốc vận hành: Duy trì tốc độ nâng hạ ổn định trong khoảng 6.8 m/phút đến 10 m/phút.
- Cơ cấu cuộn hút: Tích hợp palang xích điện hoặc cáp điện đồng bộ nhập khẩu từ các thương hiệu Hàn Quốc, Nhật Bản, Trung Quốc.
Dự toán báo giá lắp dựng cấu kiện cơ khí B2B
Ngân sách thi công trọn gói phụ thuộc rất lớn vào khẩu độ dầm ngang và xuất xứ thương hiệu của động cơ tời kéo. Mức dự toán tham khảo cập nhật giai đoạn 2024 – 2025 được thống kê như sau.
Mức giá hệ dầm đơn thông dụng
Chi phí gia công và lắp đặt trọn bộ cho cấu hình một dầm thường dao động từ 60.000.000 VNĐ đến 100.000.000 VNĐ. Việc thiết kế đồng bộ khung dầm và thiết bị nâng hạ đảm bảo hệ số an toàn tĩnh ở mức tối đa.
Khái toán cho hệ xoay và khẩu độ lớn trong cầu trục 1 tấn
Phân khúc cẩu quay làm việc theo góc tốn khoảng 70.000.000 VNĐ đến 165.000.000 VNĐ tùy thuộc vào biên độ tầm với. Đối với các yêu cầu đặc thù như khẩu độ 11m kết hợp đường chạy ray dọc 60m, mức tổng mức đầu tư có thể chạm mốc 193.000.000 VNĐ.
Đầu tư cầu trục 1 tấn đúng thông số tải trọng không chỉ duy trì độ trơn tru cho dây chuyền mà còn triệt tiêu các rủi ro đứt gãy kết cấu. Các chuyên gia tại An Thịnh luôn sẵn sàng đồng hành cùng doanh nghiệp trong việc cung cấp giải pháp kỹ thuật toàn diện và tối ưu hóa chi phí sản xuất. Quý đối tác có nhu cầu khảo sát mặt bằng thực tế và nhận tư vấn báo giá bản vẽ thiết kế, vui lòng liên hệ trực tiếp với chúng tôi.
