Dự Án Cầu Trục Dầm Đôi 10 Tấn Bể Xỉ Lò Cao 2

Địa điểm lắp đặt	Bể xỉ lò cao 2 - Nhà máy luyện gang

Cầu trục dầm đôi 10 tấn là thiết bị nâng hạ chủ lực được An Thịnh trực tiếp sản xuất và bàn giao cho hạng mục xử lý bể xỉ lò cao 2. Với đặc thù môi trường làm việc nhiệt độ cao và nhiều bụi, hệ thống đòi hỏi độ bền bỉ cùng cấu hình kỹ thuật vượt trội. Dự án này minh chứng cho năng lực cung cấp các giải pháp chuyên biệt, đáp ứng cường độ làm việc liên tục ở mức A6.

Dự án thiết kế – chế tạo – lắp đặt 3 cầu trục 10 tấn và 1 cổng trục 5 tấn tại Tuyên Quang

Tổng quan dự án thi công thiết bị gầu ngoạm lò cao

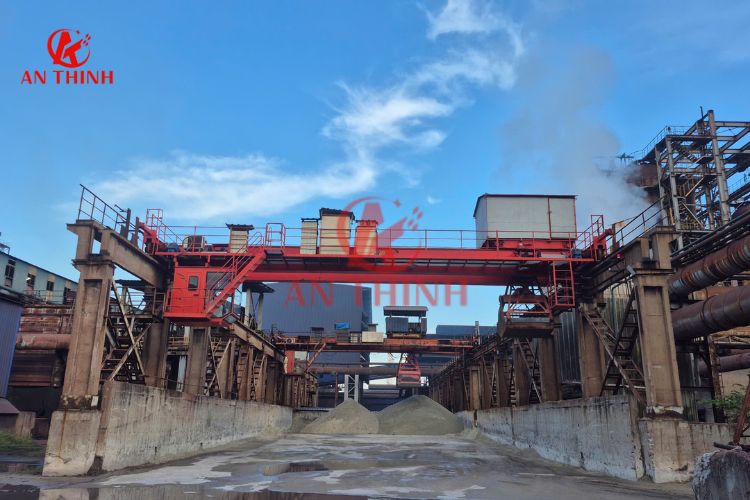

*Hình ảnh bàn giao thực tế của dự án cầu trục dầm đôi 10 tấn*

Hạng mục xử lý xỉ tại lò cao đòi hỏi thiết bị phải vận hành ổn định trong điều kiện vô cùng khắc nghiệt. Việc lựa chọn phương án thiết kế cầu trục dầm đôi 10 tấn chuyên biệt là yếu tố quyết định đến hiệu suất làm việc của toàn bộ dây chuyền sản xuất.

Đặc thù của dự án cầu trục dầm đôi 10 tấn đã triển khai tại bể xỉ

Môi trường làm việc tại bể xỉ thường xuyên tiếp xúc với nhiệt lượng lớn, hóa chất và bụi bẩn. Do đó, đội ngũ kỹ thuật của chúng tôi đã tính toán kỹ lưỡng các hệ số chịu tải, chịu nhiệt. Thiết bị cần đảm bảo khả năng gắp nhả vật liệu liên tục, giảm thiểu tối đa rủi ro gián đoạn dây chuyền.

Giải pháp hệ thống nâng hạ công nghiệp

Hệ thống gầu ngoạm của cầu trục dầm đôi 10 tấn được tích hợp đồng bộ với thiết bị, tối ưu hóa quá trình múc và di chuyển xỉ. Việc áp dụng hệ thống nâng hạ công nghiệp chuyên dụng giúp chủ đầu tư tối ưu chi phí nhân công và nâng cao mức độ an toàn cho người vận hành tại hiện trường.

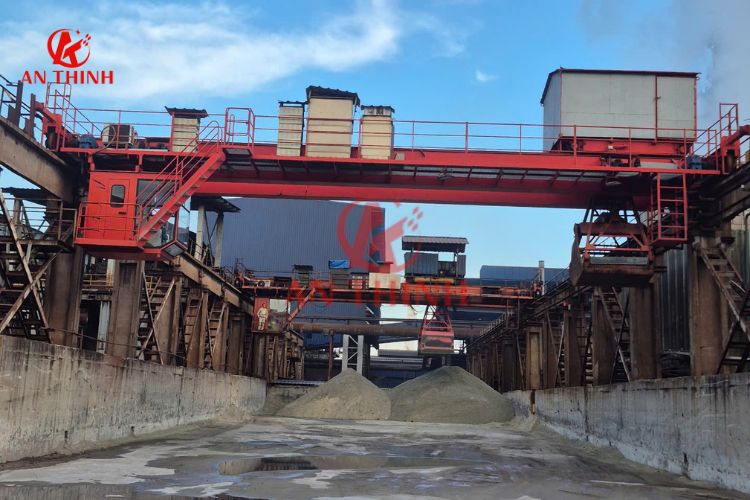

*Toàn cảnh dự án cầu trục 10 tấn do An Thịnh thiết kế*

Dự án cầu trục 10 tấn bể xỉ lò cao số 2 tại Hải Dương

Chi tiết thông số kỹ thuật cầu trục dầm đôi 10 tấn

Dưới đây là bảng thông số cấu hình của cầu trục dầm đôi 10 tấn được thiết kế riêng cho dự án, đảm bảo tuân thủ nghiêm ngặt các tiêu chuẩn an toàn trong vận hành cơ khí hạng nặng.

Cấu tạo kết cấu thép và cơ cấu cơ khí

Khung dầm và các bộ phận truyền động cơ khí được gia công chính xác, sử dụng vật liệu chịu lực cao để duy trì trạng thái ổn định khi biên độ dao động lớn.

Kiểu dáng: Cầu trục chạy trên ray, kiểu gầu ngoạm.
Tải trọng nâng: 10 Tấn.
Khẩu độ & Chiều cao nâng: 18 Mét.
Chế độ làm việc: A6 (Đáp ứng cường độ khai thác cao).
Vật liệu chế tạo: Dầm chính và xe con được tổ hợp từ thép tấm Q235B vững chắc.
Tốc độ vận hành: Nâng hạ 40 m/ph; Di chuyển xe con 46,6 m/ph; Di chuyển xe lớn 89 m/ph.
Hệ thống bánh xe: Xe lớn dùng bánh D700, xe con dùng bánh D350 (Thép rèn, bi tang trống hai dãy).
Quy cách sơn: Màu đỏ cam, sơn Epoxy hai thành phần với chiều dày lớp sơn ≥180 µm.
Tổng khối lượng: ~30781 Kg (Dung sai ±5%).

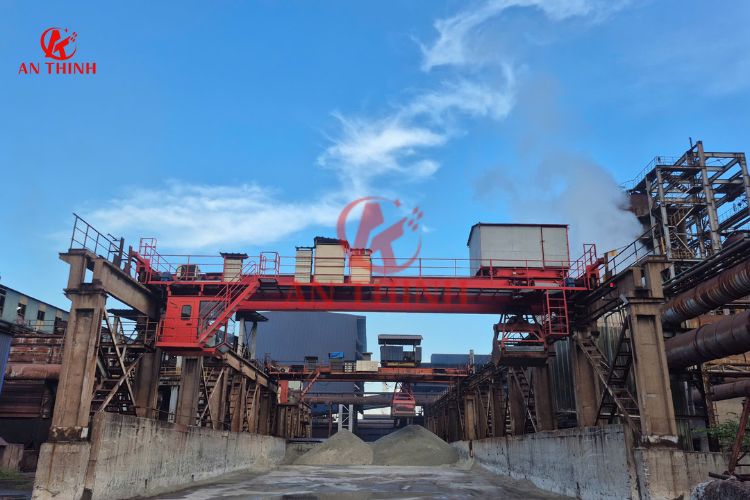

*Cấu tạo kết cấu thép và cơ cấu cơ khí của dự án*

Thử tải cầu trục 10 tấn tại Hải Phòng

Hệ thống động cơ và điện điều khiển của cầu trục dầm đôi 10 tấn

Toàn bộ linh kiện điện và động cơ truyền động đều được tuyển chọn từ các thương hiệu uy tín, đảm bảo tính đồng bộ, an toàn tuyệt đối.

Động cơ nâng hạ: YZR280S-10 (Công suất 37 Kw, cấp bảo vệ IP54).
Động cơ di chuyển: Xe con dùng YZR160M1-6 (5.5 Kw); Xe lớn dùng YZR160L-6 (2*11 Kw).
Hộp giảm tốc (HGT): Nâng hạ ZQA650-1-3CA; Xe con AZSC400-i-1; Xe lớn ZQA400-i-1/27.
Hệ thống phanh: Phanh nâng hạ YWZ-400/90; Phanh di chuyển xe con và xe lớn YWZ-200/25.
Điện động lực & Điều khiển: 3P – 380V – 50Hz / 220V.
Thiết bị điện chính: Aptomat, Contactor thương hiệu CHINT; Biến áp điều khiển DongLiang.
Cấu hình điều khiển: Phương thức điều khiển bằng Cabin, trang bị tay trang ZhongKe, hãm trinh dầu tang YuaDa.
Tủ điện và cấp điện: Tủ điện trở ZhongKe, vỏ tủ Inox chống ăn mòn, cáp điện dọc dầm chính kiểu sâu đo.

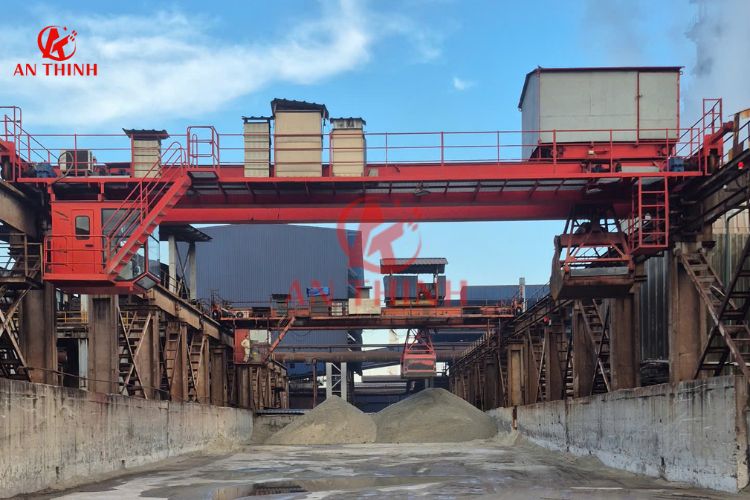

*Chi tiết dự án cầu trục đã được bàn giao*

Năng lực thi công trọn gói của An Thịnh

Với kinh nghiệm thực tế dày dặn trong ngành kết cấu thép, chúng tôi luôn mang đến những giá trị thiết thực và các giải pháp kỹ thuật tối ưu nhất cho từng nhà máy.

Thiết kế theo yêu cầu chuyên biệt

Mỗi công trình công nghiệp đều có những đặc thù riêng biệt về không gian và công năng. Mỗi bộ cầu trục dầm đôi 10 tấn trước khi chế tạo đều được chúng tôi khảo sát, thiết kế theo yêu cầu, bám sát bản vẽ hiện trạng để đưa ra phương án hoàn hảo nhất.

Hỗ trợ lắp đặt và bảo hành tận tâm

Sản phẩm được gia công bởi những kỹ sư lành nghề, kiểm định khắt khe trước khi xuất xưởng. Chúng tôi luôn cử chuyên gia hỗ trợ lắp đặt tận nơi và áp dụng chính sách bảo hành dài hạn, cam kết duy trì tính ổn định của hệ thống.

Hệ thống cầu trục dầm đôi 10 tấn gầu ngoạm tại bể xỉ lò cao 2 là minh chứng rõ nét cho chất lượng và năng lực cốt lõi của thương hiệu An Thịnh. Để được tư vấn cấu hình thiết bị nâng hạ hiệu quả, quý doanh nghiệp vui lòng liên hệ ngay với chúng tôi.
