电 动 卷 扬 机

电动卷扬机或桥式起重机小车的起重能力可达500吨，能够实现垂直、水平方向或倾斜方向的起吊和牵引作业。电动卷扬机广泛应用于水电站、火电厂、钢铁厂、船舶制造、建筑施工等领域。

电动卷扬机主要由提升电机、减速器、卷筒、液压制动器、联轴器、安装在结构框架上的钢丝绳和吊钩等部件组成。电动卷扬机可根据实际起重需求调节提升速度和起升高度。

电动卷扬机的组成部件

优点

• 可实现全天候 24 小时连续运行
• 能适应高温、多尘、重载等恶劣工作环境
• 起升高度大
• 易于更换零部件和进行维护保养

缺点

• 成本较高
• 相比双梁电动葫芦，结构更复杂、零部件体积更大

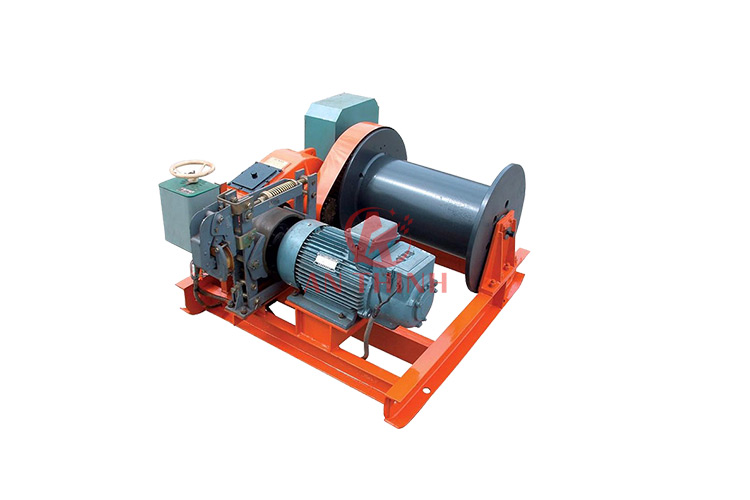

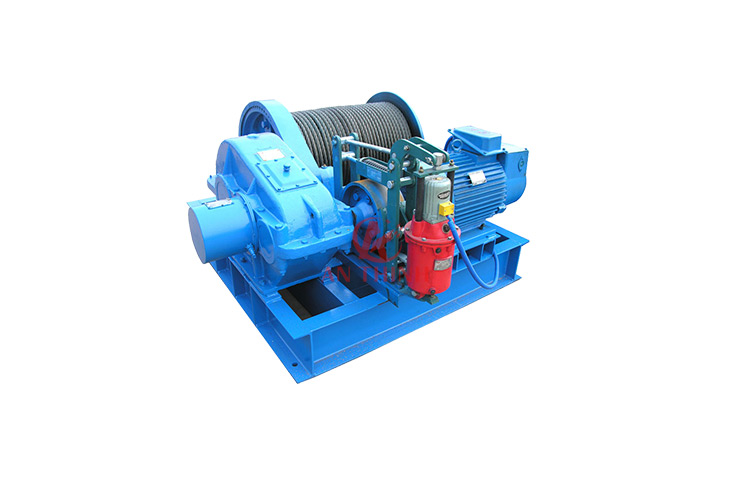

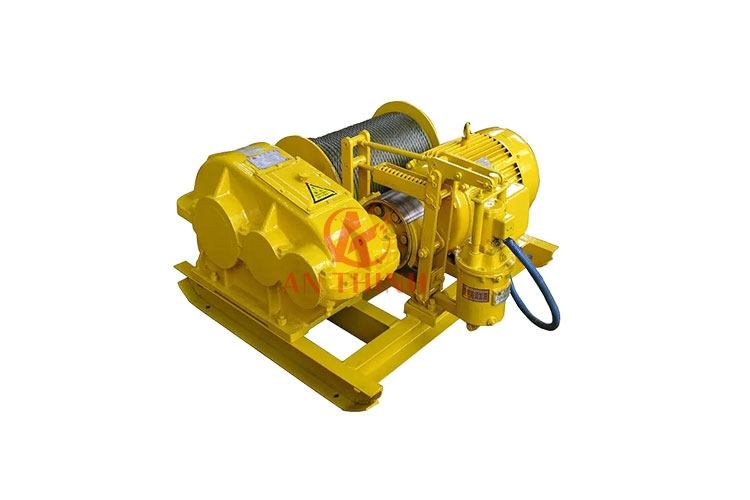

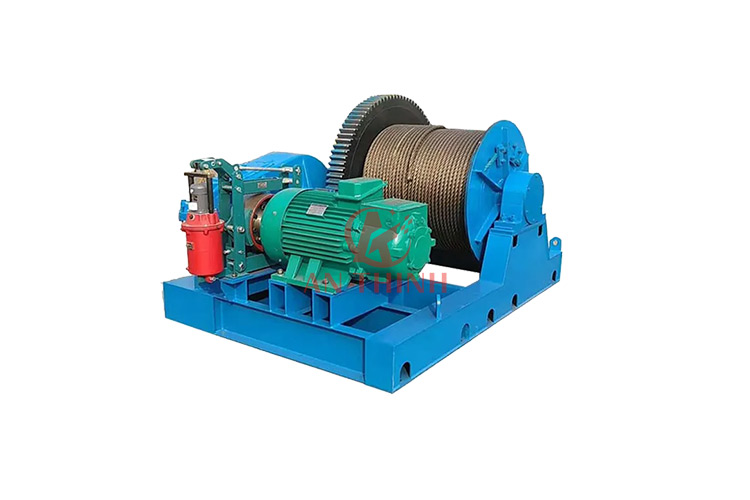

安盛公司制造和供应的部分电动卷扬机产品图片

32吨电动卷扬机

15吨电动卷扬机

16吨电动卷扬机

钢铁冶炼起重机用电动卷扬机

5吨地面电动卷扬机

1.5吨吨地面电动卷扬机

10吨地面电动卷扬机

技术参数

JM型电动卷扬机常用于提升和牵引10吨以下的重物，适用于民用建筑工程施工

型号	起重量	速度	电缆长度	电缆直径	动机	功率	尺寸	重量
	KN	m/min	m	mm		KW	mm	KG
JM1	10	15	100	9.3	Y112M-6	3	620x701x417	270
JM1.6	16	16	150	12.5	Y132M-6	5.5	945x996x570	500
JM2	20	16	150	13	Y160M-6	7.5	945x996x570	550
JM3.2	32	9.5	150	15.5	YZR160M-6	7.5	1430x1160x910	1100
JM3.2B	32	12	195	15.5	YZR160M-6	7.5	1082x1014x610	536
JM5	50	10	270	21.5	YZR160L-6	11	1235x1230x805	1560
JM5B	50	9.5	200	21.5	YZR160L-6	11	1620x1260x945	1800
JM5C	50	9.5	250	21.5	YZR160L-6	11	1235x1230x805	1800
JM5D	50	15	250	21.5	YZR180L-6	15	1235x1230x805	1850
JM5E	50	20	250	21.5	YZR200L-6	22	1235x1230x805	2000
JM6	60	9.5	270	24	YZR180L-6	15	1235x1509x805	1800

JK型电动卷扬机用于高速提升，常用于桥式起重机、门式起重机。JK电动卷扬机广泛应用于道路、桥梁、建筑施工，也可作为桥式、门式起重机的起升机构使用，并可在矿山中用于牵引和起吊作业

型号	起重量	速度	电缆长度	直径	动机	功率	尺寸	重量
	KN	m/min	m	mm		KW	mm	KG
JK0.5	5	22	190	7.7	Y100L-4	3	620x701x417	200
JK1	10	22	100	9.3	Y112M-4	4	620x701x417	300
JK1.6	16	24	150	12.5	Y132S-4	5.5	945x996x570	500
JK2	20	24	150	13	Y132M-4	7.5	945x996x570	550
JK3.2	32	25	290	15.5	YZR180L-6	15	1325x1335x840	1011
JK3.2B	32	30	250	15.5	YZR200L-6	22	1900x1738x985	1500
JK5	50	30	300	21.5	YZR225M-6	30	1900x1620x985	2050
JK5B	50	25	210	21.5	YZR225M-8	22	2250x2250x1300	2264
JK8	80	25	160	26	YZR280S-8	45	1533x1985x1045	3000
JK10	100	30	300	30	YZR315S-8	55	2250x2500x1300	5100
