卷 筒

光滑或开槽的卷筒安装在支架上，通过轴承支撑，卷筒轴通过联轴器或特殊齿式联轴器与减速机输出轴连接。

卷筒是电动葫芦、小车、起重机等起重设备中的重要部件，主要用于缠绕钢丝绳，承受提升重物时的拉力和压力。光滑卷筒可缠绕多层钢丝绳，而开槽卷筒只能缠绕单层钢丝绳。

卷筒通常采用三种材料制造：灰口铸铁、铸钢和热轧钢板。灰口铸铁一般为HT200，铸钢常用20#，钢板有Q235B、Q345B、45#等。卷筒通常不需要热处理，但在某些特殊设备中，卷筒和绳槽均需进行热处理。

卷筒图纸

制造卷筒过程中最关键的工序是焊接和车削加工，焊缝质量直接决定卷筒的强度和刚性。车削加工需确保卷筒尺寸、绳槽尺寸及公差满足图纸要求

卷筒的制造与交付流程包括以下几个步骤

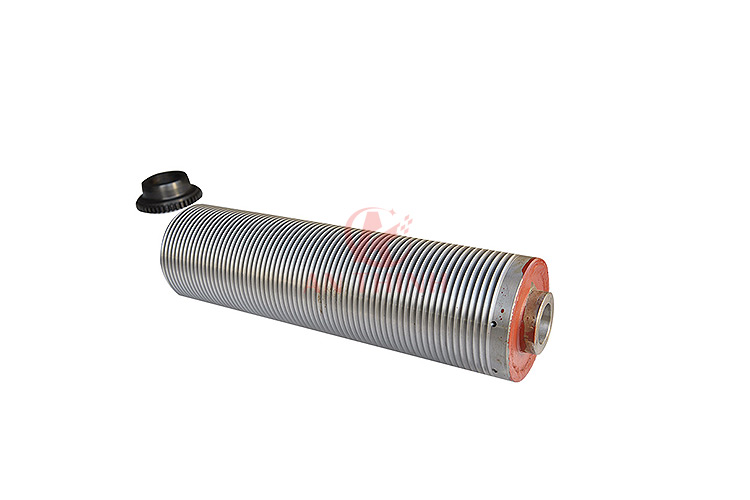

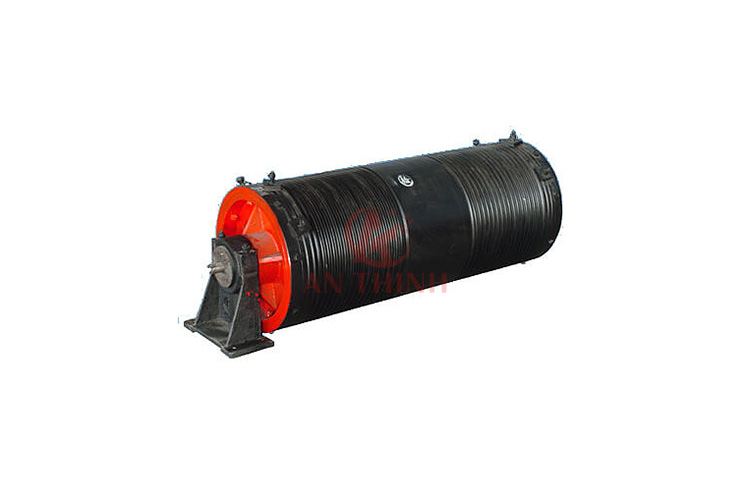

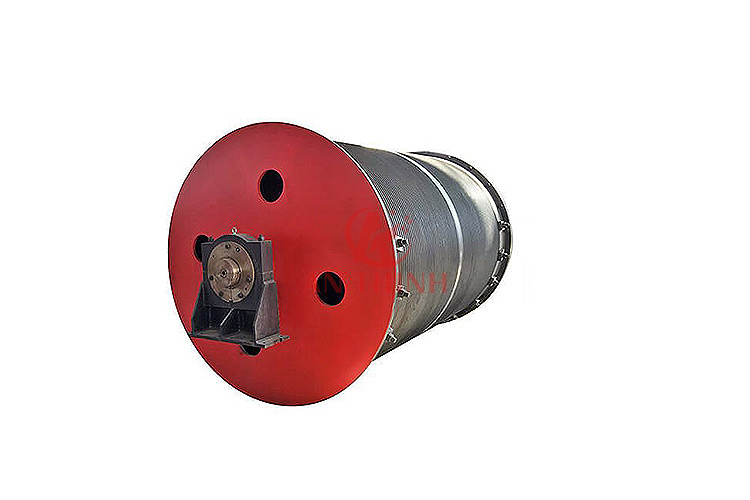

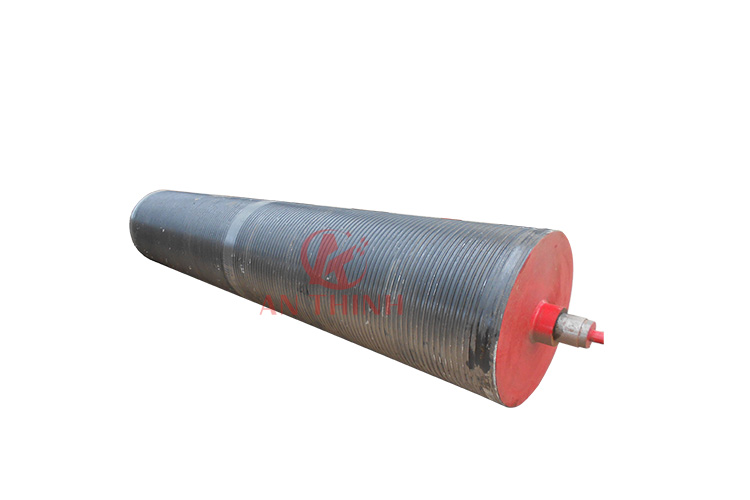

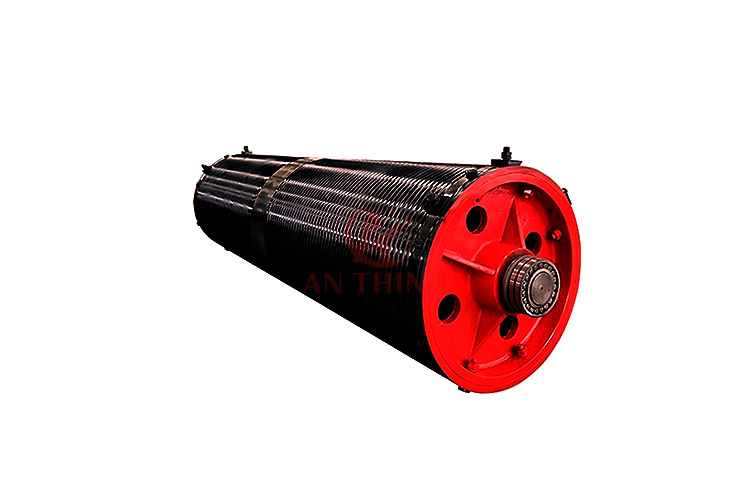

安盛提供的卷筒产品图片

卷筒技术参数

卷筒直径	起重量	钢丝绳直径	钢丝绳卷筒螺距 (P）	钢丝绳层间系数-α
300	3.2	11.5	13	2
400	5/10	13.5	16	2/3
500	16/20	17.5	20	3/4
650	32	21.5	24	4
800	50	24	28	5
400	5t Grab crane	/	22	/
500	10t Grab crane	/	26	/
700	6t Grab crane	/	32	/
800	20t Grab crane	/	36	/
