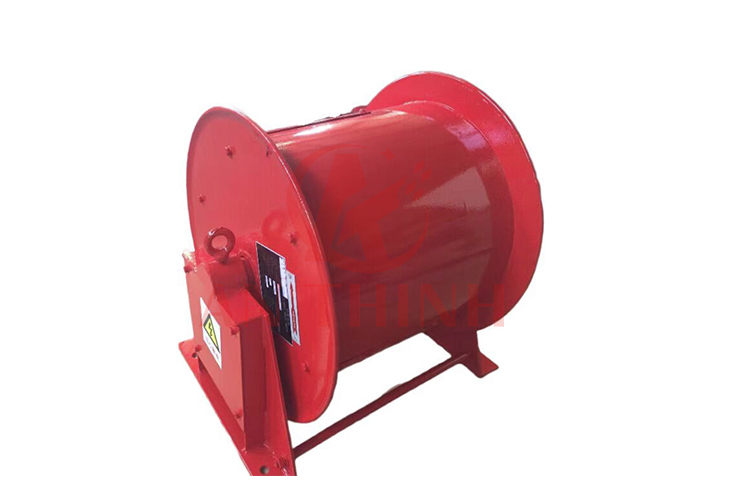

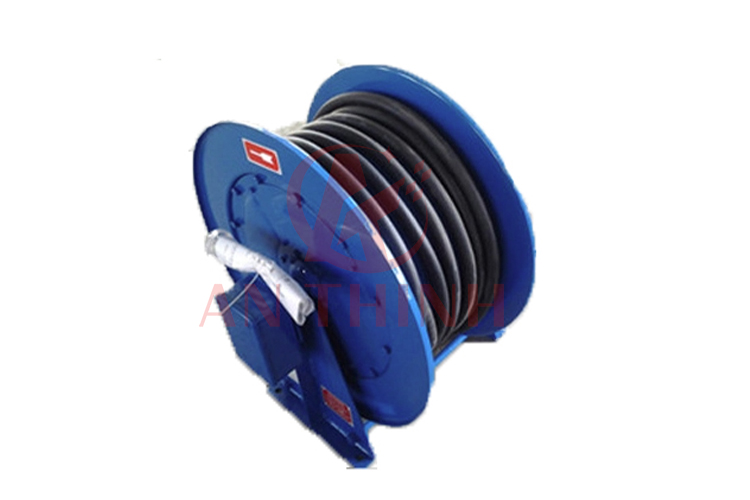

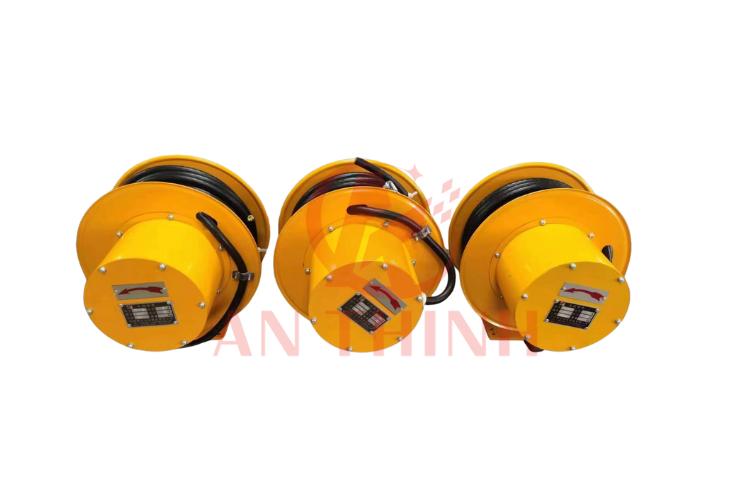

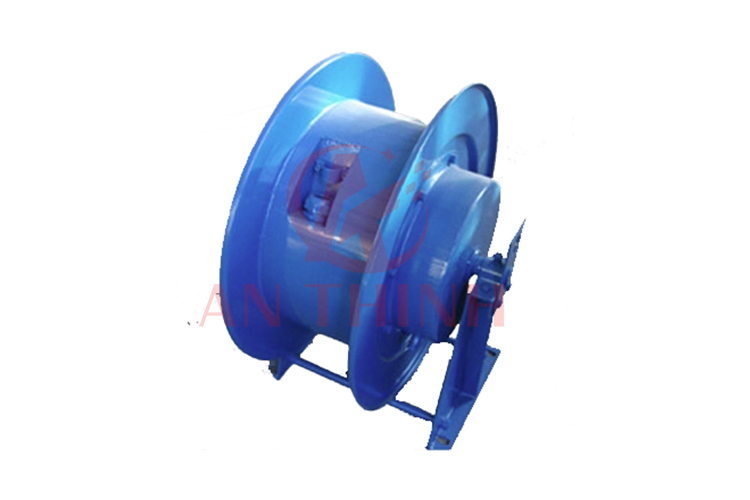

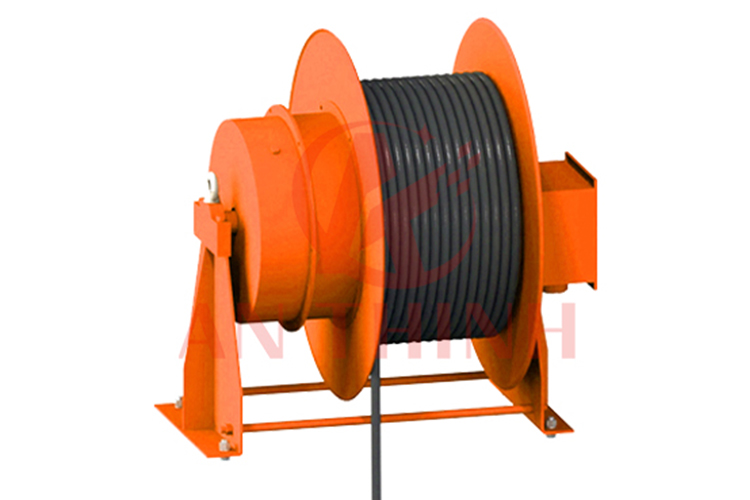

弹 簧 滚 筒

弹簧滚筒是桥式起重机、门式起重机中的重要部件，具有自动收放电缆的功能，用于控制电缆的长度和张力。

弹簧滚筒由一个绕在固定轴上的卷筒和用于收放电缆的弹簧组成。

弹簧滚筒可安装在桥式起重机上，也可安装在靠近起重机的独立结构上。

安盛公司提供各种型号的弹簧滚筒产品

电缆长度10米的弹簧滚筒，常见型号包括：2×10、2×16、3×6+1×4、7×2.5

电缆长度15米、20米、25米、30米的弹簧滚筒，常见型号包括：2×6、2×10、2×16、2×25、2×35、3×6+1×4、3×10+1×6、3×16+1×6 等

弹簧滚筒的特点

• 具有自动回收释放的弹簧结构，节省电能，减少因电缆拉紧或松弛而导致的损坏风险。
• 配有集电环与碳刷系统，与卷筒轴一体连接，避免电缆在卷放过程中发生扭转，确保电力传输持续稳定。
• 配置有防反转装置，可防止卷筒轴反向旋转，降低弹簧断裂的风险。
• 供电方式简便、安全、可靠，适用于各类运行工况。

优点

• 安装灵活，可水平或垂直安装
• 卷筒采用标准钢材制成，表面经静电喷涂处理，有效减少摩擦和磨损
• 安装方便，维护需求少，使用寿命长
• 结构紧凑，占用空间小

应用领域

弹簧滚筒广泛应用于桥式起重机、门式起重机、电磁铁、电动抓斗、钢包车等设备

弹簧滚筒的应用领域

示意图纸
