CD, MD 型 电 动 钢 丝 绳 葫 芦

CD、MD 型 电 动 钢 丝 绳 葫 芦 适 用 于 多 种 工 作 环 境，安 装 维 护 方 便。

电动钢丝绳葫芦是一种适用于轻型工作级别（M3、M4）的起重设备，通常安装在桥式起重机或门式起重机上。广泛应用于机械制造、货物仓储、矿山开采、码头等行业。

CD型电动钢丝绳葫芦为单速起升类型，起升速度为3.5米/分钟至8米/分钟。

MD型电动钢丝绳葫芦为双速起升类型，起升速度为3.5/0.35米/分钟至8/0.8米/分钟，适用于对起升平稳性和定位精度要求较高的场合.

CD, MD型电动钢丝绳葫芦的优势

• 设计紧凑，安装方便
• 运行安全可靠
• 起重量大，运行稳定，适用于多种工作环境
• 工作效率高，使用寿命长
• 操作简便，维修和保养方便
• 钢丝绳、卷筒、起升电机和运行机构等部件便于更换与维护

单速CD型电动钢丝绳葫芦的图纸

CD, MD型电动钢丝绳葫芦的部件组成

起升动机

采用锥形转子电机 ZD 或 ZDS，功率范围为 0.8 至 13 千瓦。电机符合 B 级绝缘标准，可根据工作需求升级至 F 级或 H 级。电机散热性能良好，运行安全可靠，能够在高强度下持续工作

减速机

是电动钢丝绳葫芦中的关键部件，采用三级斜齿轮传动结构。齿轮及齿轮轴均采用经热处理的合金钢制成，所有轴承均为滚动轴承。箱体与箱盖均采用高品质铸铁制造，具有良好的抗震性能。

双速MD型电动钢丝绳葫芦的图纸

卷筒组件

包括壳体、卷筒、轴、钢丝绳导向器、行程限位器和钢丝绳。卷筒采用钢板或优质铸铁制造，材质为高强度钢。钢丝绳符合 GB/T 20118-2006（6×37+1）标准，具有良好的抗拉强度、抗冲击性能，使用寿命长。

吊钩

符合 GB/T 1005.1～5-98 标准，采用优质碳素钢（如 DG20）锻造而成，具有较高的强度和耐用性，安全系数大于 5。起重量在 0.5～5 吨时采用单滑轮结构，10 吨及以上则需采用双滑轮或以上结构。吊钩配有防脱落安全锁，并可实现 360° 自由旋转。

运行电机

运行平稳，噪音低，制动性能优良 ，采用 ZDY 型制动电机或软启动电机。

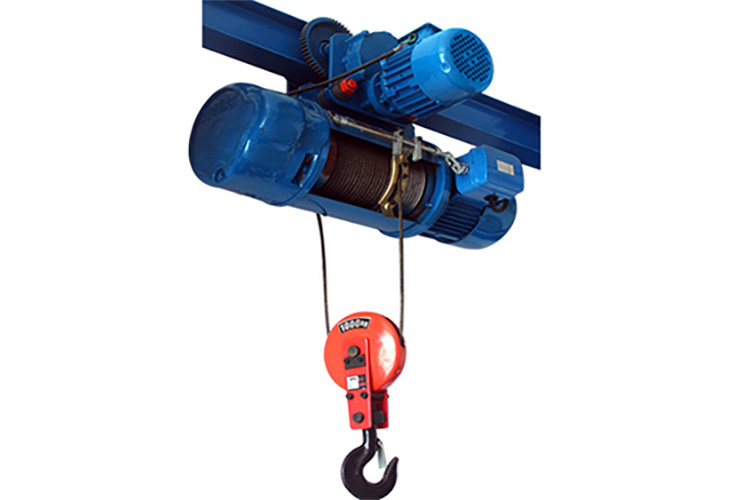

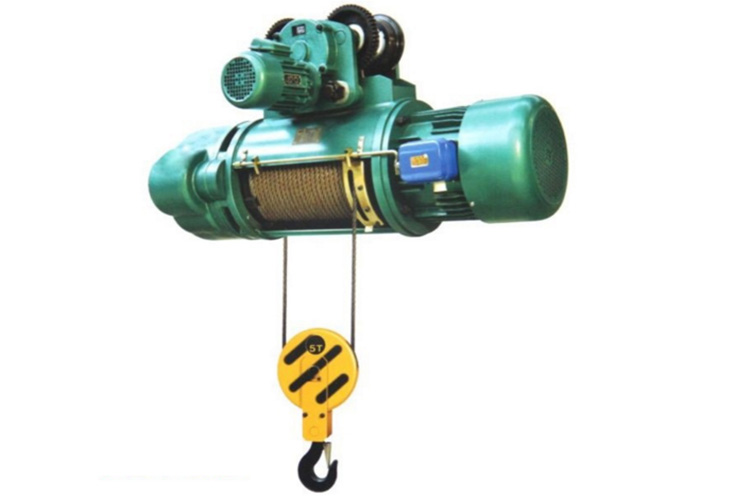

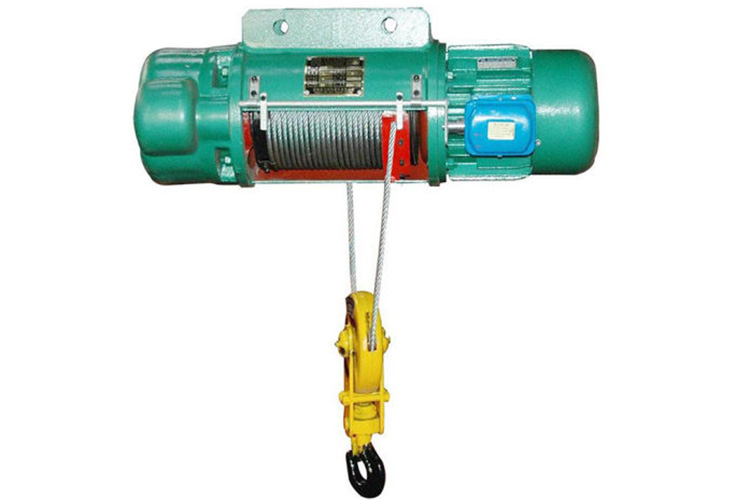

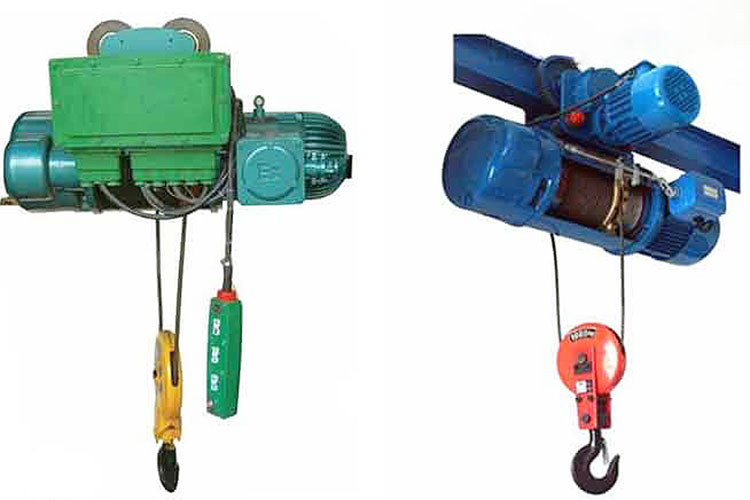

安盛提供CD, MD型电动钢丝绳葫芦图片

CD, MD型电动钢丝绳葫芦的运行组件

CD, MD型电动钢丝绳葫芦的起升动机

CD, MD型电动钢丝绳葫芦的减速机

卷筒

CD, MD型电动钢丝绳葫芦技术参数



类型	起重量	起升高度	起升速度		运行速度	电源
			单速	双速
	吨	米	米/分钟		/分钟	V-HZ-Phase
CD1/MD1	0.25	3~9	8	0.8/8	20	220~440V-50/60HZ-3phase
	0.5	6~12			20/30
	1	6~30
	2	6~30
	3	6~30
	5	6~30
	10	9~30	7	0.7/7
	16	9~30	3.5	0.35/3.5	18
以上参数仅供参考，安盛公司可根据客户需求提供起重量高达80吨、起升高度可定制的电动钢丝绳葫芦。
