联 轴 器

联轴器是一种用于连接两根轴以传递转矩和旋转运动的机械元件，广泛应用于减速机、桥式起重机、门式起重机、电动葫芦及输送系统等设备中。

在高速高载荷的动力传递过程中，联轴器不仅具备传动功能，还能起到缓冲、减震、改善系统动态性能的作用。它还可用作机构运动的“铰链”，有效防止过载、减小动载荷，补偿轴之间的安装偏差

安装图纸说明

联轴器由左、右两部分组成，分别与电动机或减速机的驱动轴连接。联轴器的结构设计允许连接不同直径、不同方向的两根轴，同时吸收系统运行中的冲击和振动，防止对周边部件的损伤

其基本作用是实现两根轴的永久性连接，即使轴线不共线（可为平行、交叉或轻微偏心）也能可靠传动

分类

联轴器可分为刚性联轴器与弹性联轴器。刚性联轴器结构简单，但无法补偿轴之间的安装偏差，适用于对中精度高、载荷稳定的工况。

弹性联轴器可在一定范围内补偿轴向、径向或角度偏差，适用于对中困难的工况

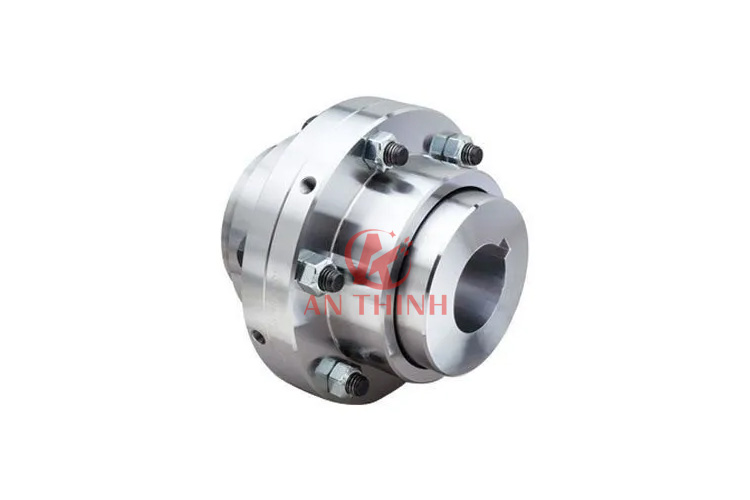

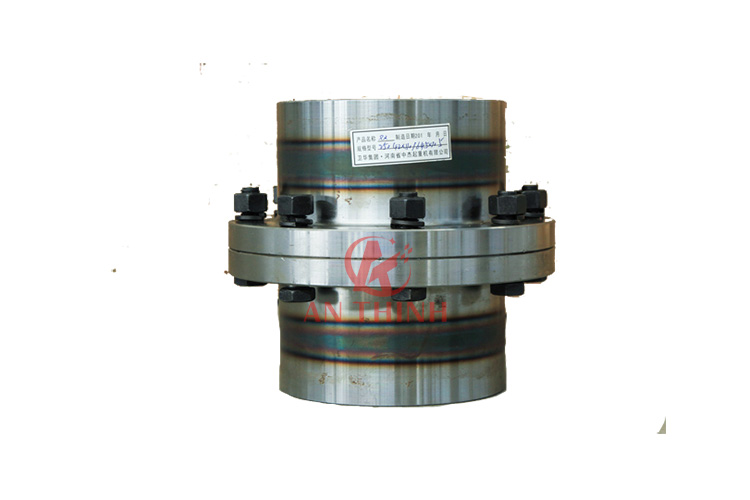

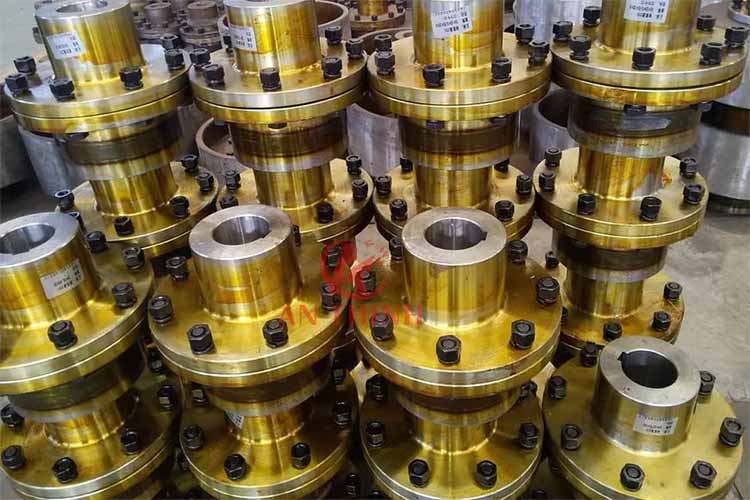

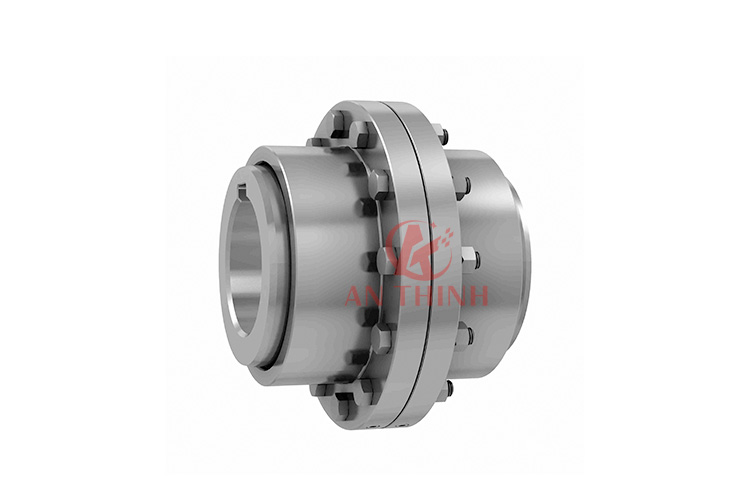

安盛公司联轴器产品图片示例

万向联轴器

技术参数

• 外径：达900毫米
• 最大轴孔：400毫米
• 扭矩：可达T Kn = 260.000 Nm / T Kmax = 780.000 Nm
• 转速：最高可达4,100转/分钟
