双梁桥式起重机配用小车

双梁桥式起重机配用小车运行机构，起重量高达320吨，工作级别A5、A6、A7，跨度可达31.5米，起升高度达32米。

双梁桥式起重机广泛应用于各类生产车间、钢铁冶炼厂、仓储物流等场所。根据不同物料的搬运需求，可配置吊钩、夹钳、C型吊具、电磁吸盘、抓斗等多种取物装置，适用于矿石、钢坯、钢卷等各类重型物料的起重搬运作业。

双梁桥式起重机配用小车运行机构，根据工作环境及吊具类型的不同，型号可为 QD、QZ、QB、QY、QC、QDY、QL、QE 等。其中，QD 型双梁桥式起重机主要由组合主梁结构、起重机运行机构、小车在主梁轨道上运行机构组成。

双梁桥式起重机配用小车的优点

• 双梁桥式起重机可最大限度地利用桥架下方空间进行物料起升，提升高度不受地面设备干扰，实现作业效率最大化。
• 可在高温、防爆等恶劣环境下连续24小时作业，适用于A5、A6、A7工作级别
• 安装维护便捷。主梁采用数控切割钢板组装而成，具有高平整度和高表面精度。端梁为组合结构，通过螺栓与主梁快速连接，安装高效，操作简便。
•  小车包括钢结构、起升电机、制动器、减速器、卷筒、钢丝绳和吊钩等部件等
• 根据不同的起重物料，桥式起重机可配备电磁吸盘、吊梁、抓斗、C型吊钩、夹钳等吊具等
• 操作方式可采用驾驶室控制或遥控操作
• 配备多种安全装置，如限位开关、超载限制器、电压和电流保护装置等。

安盛提供的双梁桥式起重机配用小车的图片

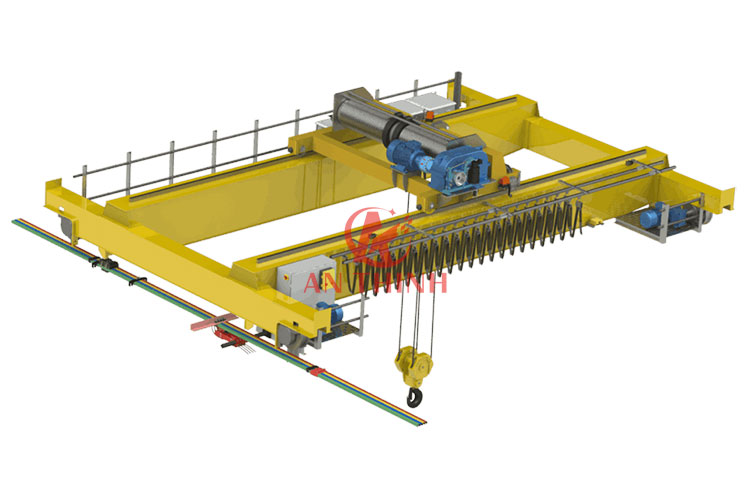

16吨双梁桥式起重机配用小车

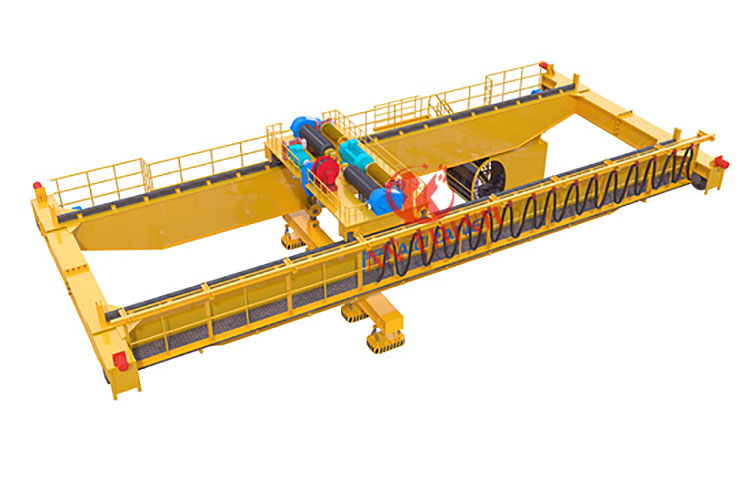

90 吨双梁桥式起重机配用小车

用于桥式起重机和门式起重机的  32吨小车

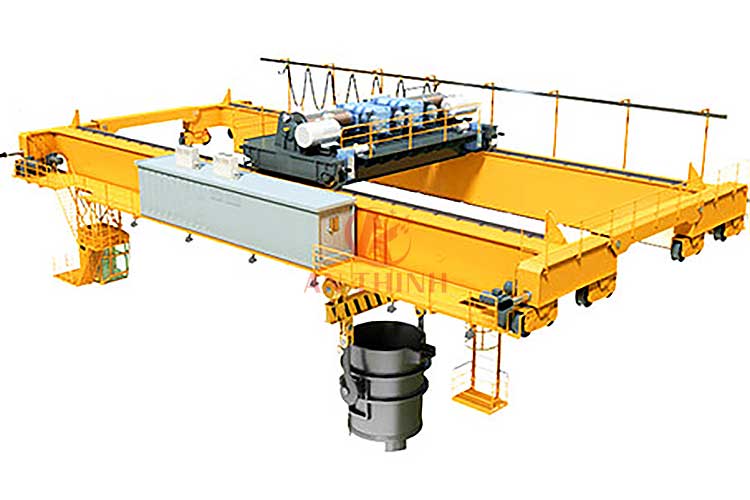

钢铁冶炼厂使用的双梁桥式起重机配用小车

钢铁冶炼厂使用的双梁桥式起重机配用小车，型号为QDY和YZ。该设备广泛应用于炼钢车间，用于起吊钢水包、钢桶及耐火浇注包。QDY和YZ型号能够适应高温、多尘等恶劣环境。

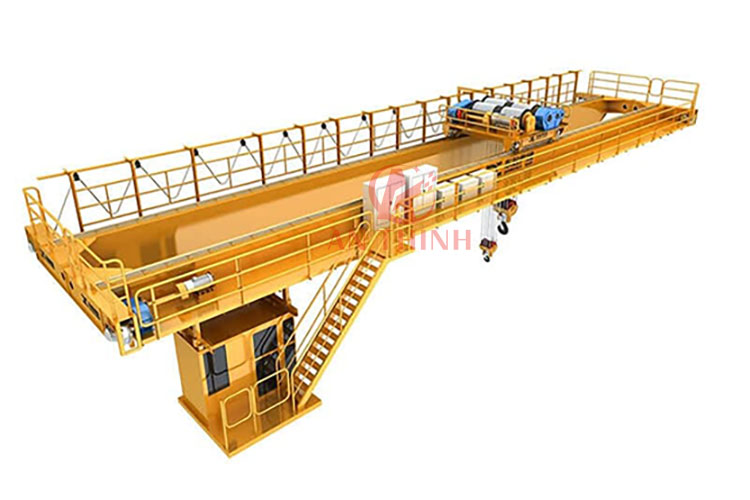

80吨双梁桥式起重机配钢水包起吊钩

双梁桥式起重机配小车和吊挂磁梁（又称旋转吊钩组）

配用小车和吊挂磁梁的双梁桥式起重机，型号为QL，广泛应用于钢铁冶炼厂车间，用于起吊长材如钢坯、钢束、钢坯束等。QL 型桥机配备旋转电磁吊梁，结构合理坚固，维护成本低，性能卓越。常见起重量为5+5吨、10+10吨、16+16吨，跨度范围为10.5米至31.5米，起升高度6米至30米，适用于A6、A7工作级别。

配备16吨+16吨旋转吊钩组和小车的双梁桥式起重机用于吸吊钢坯

技术参数

起重量	t	5	10	20	32	50
跨度	S(m)	10.5~31.5	10.5~31.5	10.5~31.5	10.5~31.5	10.5~31.5
起升高度	m	6~18	6~18	6~20	6~22	6~32
起升速度	m/min	12.5	8.5	7.2	6	6
工作级别		A5~A6	A5~A6	A5~A6	A5~A6	A5~A6
移动轨道		P43	P43	P43	QU70	QU80
起重量	t	75	100	160	200	320
跨度	S(m)	10.5~31.5	13~31	13~31	13~31	13~31
起升高度	m	6~32	6~33	6~33	6~33	6~33
起升速度	m/min	3.9	3.1	3.7	2.6	2.4
工作级别		A5~A6	A5~A6	A5~A6	A5~A6	A5~A6
移动轨道		QU100	QU100	QU120	QU120	QU120

双梁桥式起重机配320吨小车的技术参数

工作级别		A7,A8
起重量	t	5~320
跨度	m	5~60
起升高度	m	12~50
主起升速度	m/min	6~15.5， 6~15.5，单速或无级变速
副起升速度	m/min	6~15.5，1 tốc độ hoặc vô cấp 6~15.5，单速或无级变速
小车运行速度	m/min	29~43.5，1 tốc độ hoặc vô cấp 29~43.5，单速或无级变速
副起升运行速度	m/min	29~43.5，1 tốc độ hoặc vô cấp 29~43.5，单速或无级变速
起重机运行速度	m/min	58~105，Single Speed or VFD 58~105，单速或变频调速
操作方式		Điều khiển bằng cabin 驾驶室操作
工作电源		380V 50HZ 3PHASE 三相电源380V 50HZ



钢铁冶炼厂使用的双梁桥式起重机配小车的技术参数



工作级别		A5 A6
起重量	t	5+5 ton, 10+10 ton, 16+16 ton 5+5 吨, 10+10 吨, 16+16 吨
跨度	m	5~50
起升高度	m	3~50
起升速度	m/min	0.33~8, 1 tốc độ hoặc 2 tốc độ 0.33~8，单速或双速
小车运行速度	m/min	2~30, 1 tốc độ hoặc 2 tốc độ 2~30，单速或双速
起重机运行速度	m/min	2~40，1 tốc độ hoặc vô cấp 2~40，单速或无级变速
操作方式		Điều khiển bằng cabin 驾驶室操作
工作电源		380V 50HZ 3Phase 三相电源380V 50HZ

双梁桥式起重机配小车和吊挂磁梁（又称旋转吊钩组）的技术参数
